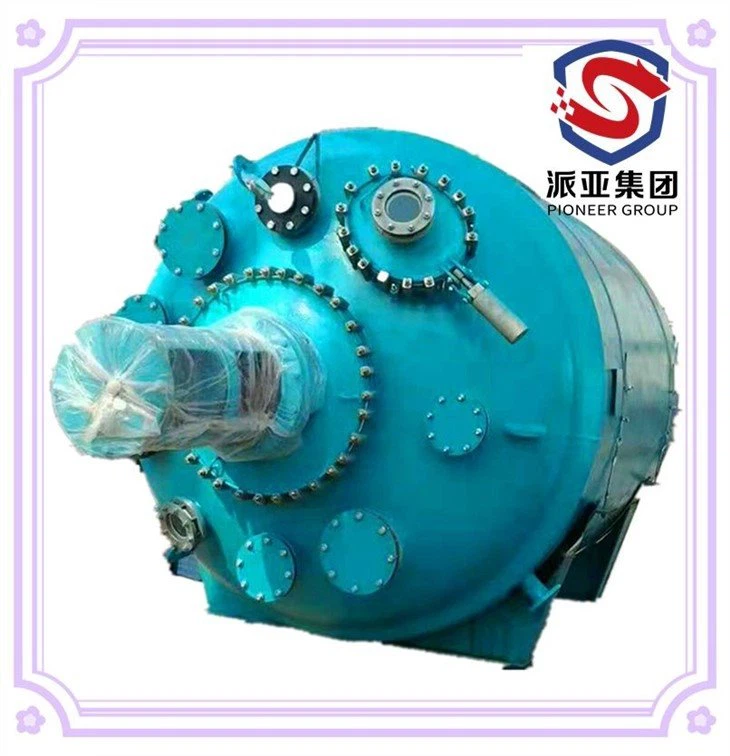

Zárt típusú, üveggel bélelt reaktor

Kapacitás: 1000-40000 liter (F sorozat, GB/T25026-2017); 3000–40 000 liter (Q sorozat, GB/T25026-2017); 1600-40000 liter (CE sorozat, DIN28136). ez egyfajta zárt hegesztésű függőleges típusú nyomástartó edény berendezés felső lapos keverővel, más néven "Monoblokk típusú". A monoblokk szerkezeti kialakításnak nincs nagy főnyílása, ami maximalizálja a felső fej szilárdságát, és nagyobb nyomásértékeket tesz lehetővé.

A szálláslekérdezés elküldése

Leírás

A zárt típusú üveggel bélelt reaktor egyfajta egy darabból álló függőleges típusú nyomástartó edényes berendezés keverővel, más néven monoblokk típusú üvegbélésű reaktor. Szerkezete főként szorosan hegesztett üveggel bélelt edénytestből, felső betétes üvegbevonatú keverőből, motoros hajtóműből, tengelytömítésből, U típusú vagy limpet coil típusú fűtő-/hűtőköpenyből, öblítőszelepből, hőmérséklet- és nyomásmérő készülékből, ill. stb. A monoblokk konstrukciónak nincs nagy főnyílása, ami maximalizálja a felső fej szilárdságát, és nagyobb nyomást és nagy kapacitást tesz lehetővé. A standard kialakítás két különböző rendszert tartalmazott, az egyik a GB Standard F és a Q sorozat, a másik a DIN28136 Standard CE sorozat. A fűtési és/vagy hűtési módszer az au típusú köpeny vagy a külső oldali féltekercses köpeny gőz, víz vagy termálolaj segítségével történik.

Fig-1 Structure of Close type glass lined reactor

TERMÉKLEÍRÁS

Kapacitás	1000–40 000 liter (F sorozat, GB/T25027-2018); 3000–40 000 liter (Q sorozat, GB/T25027-2018); 1600-40000 liter (CE sorozat, DIN28136); 40000-50000 liter (testreszabás)
Az edény tervezett nyomása	{{0}}.25 Mpa, 0.6 Mpa, 1.0 Mpa
Tervezett nyomású kabát	0.6 MPa
Kabát típus	U típusú vagy féltekercses típus
Tervezett hőmérséklet	-20 – 200 fok (F/Q sorozat) -25 - 230 fok (CE-sorozat)
A bélelt üveg vastagsága	{{0}},8–2,0 mm (F/Q sorozat) 1,5-2,3 mm (CE sorozat)
Keverőgép típusa (opcionális) & Sebesség	Kivehető pengehorgony típusa: 50-80 ford./perc, a pengevég lineáris sebessége legfeljebb 5 m/s (csak Q sorozat esetén); Lapát típusa: 70-125 ford./perc, a lapátvég lineáris sebessége legfeljebb 7 m/s; Légcsavar/járókerék: 70-125 ford./perc, a lapátvég lineáris sebessége legfeljebb 8 m/s; kombinációs típus vagy testreszabott
Meghajtó eszköz a keveréshez	Lángálló AC motor (opcionális) függőleges típusú reduktorral
Tengelytömítés	tömítés (kisebb vagy egyenlő 0,25 Mpa); Egy típusú mechanikus tömítés (0,4 Mpa); Kettős típusú mechanikus tömítés ({{0}},6 Mpa, 1,0 Mpa); Mágneses tömítés (opcionális)
Szikrateszt üvegbéléshez	20 KV üvegezés után és 10 KV szállítás előtt
Hidraulikus teszt	1,2-szer nagyobb nyomás a köpenyben és az edényben
Hőmérsékletállóság	Hűtősokk: 110 fok, Hősokk: 120 fok
Tervezési szabvány	GB/T150.1~4-2011,TSG21-2016/XG1-2020, GB/T25025-2010, GB/T25026-2017, HG/T{{7 }} (F/Q sorozat); ASME szekció Ⅷ Div. 1 Bélyegtelen, DIN28136 (CE sorozat); Vagy A testreszabott szabvány ellen
Szabványos fúvóka és karima	HG/T(GB), ASME, JIS, DIN (opcionális)

GYÁRTÁSI FOLYAMAT

ALKALMAZÁSI KÖZEG ÉS MŰKÖDÉSI FELTÉTELEK ÜVEGBÉLELT BERENDEZÉSEKHEZ

FIGYELMEZTETÉSEK AZ ÜVEGBÉLELT BERENDEZÉSEK KARBANTARTÁSA ÉS MŰKÖDTETÉSE ALATT

NAGYOBB GYÁRI VIZSGÁLAT

◆Mechanikai teljesítményteszt acél hordozófelületen

◆Kilincsek szakítószilárdsági vizsgálata

◆ Korróziógátló teljesítményteszt üvegbéléshez/zománchoz tesztrúddal vagy -tömbbel

◆Hegesztési kötés ellenőrzése fejjel: RT-100 százalék és héj: RT-20 százalék

◆A fúvókák helyzetének és síkságának ellenőrzése

◆A bélelt üvegréteg szemrevételezése kiégetés után

◆Béléses üvegvastagság érzékelése égetés után

◆ 20 kV-os szikrapróba a bélelt üvegréteghez kiégetés után

◆A kabát és az edény hidraulikus tesztje

◆ Terhelésmentes futási pihenő és működési teszt vízzel a keverő és elektromos vezérlőrendszer teljesítményének tesztelésére

◆10 kV-os szikrateszt és a bélelt üvegréteg befejező ellenőrzése szállítás előtt

Fig-11 DETAILS AND INSPECTION(001)

BIZONYÍTVÁNY

PARTNERÜNK

LÁTOGATÓK ÉS KIÁLLÍTÁS

PLANTEZIT

EXPORT

GYIK

1. Annak érdekében, hogy pontosan árajánlatot tudjunk adni és minőségi termékeket szállíthassunk, kérjük, adja meg a műszaki adatokat a megkeresésével együtt:

1) A szükséges tervezési és üzemi nyomás, a berendezés hőmérséklete

2) A munkaközeg korróziós teljesítménye vagy PH értéke (ha van)

3) Csatlakoztassa a karimát szabványos módon

4) Tápellátás - Feszültség, frekvencia, robbanásbiztos és védelmi osztály a helyszíni alkalmazásnak megfelelően

5) A berendezés működési környezete – Felállítás helye (szoba/kültéri telepítés, fűtött/fűtetlen helyiség), a veszélyes és tűzveszélyes terület osztálya, klimatikus változata és a hely kategóriája

2. MOQ-nk minden berendezésből egy készlet.

3. Rakodási kikötőnk Qingdao tengeri kikötője, Kína

4. Szállítási időnk 60 és 120 nap között van, miután megkaptuk a 30 százalékos letétet, és megerősítjük a különböző berendezések diagramjait.

5. Termékeink garanciális ideje a szállítástól számított egy év.

6. Közös fizetési határidőnk a szerződéses összeg 30 százaléka T/T-vel előlegként, a fennmaradó 70 százaléka T/T-vel vagy L/C-vel látra szólóan.

7. Ha szüksége van egy harmadik fél által kiállított tanúsítványra, kérjük, tudassa velünk.

Fig-16 FAQ(001)
